Артикул TTF-EN-262
Твердотельный усилитель 18–40 ГГц
Продукция TTF Electronic. Твердотельный усилитель 18–40 ГГц. Характеристики — на странице серии.
- Категория
- СВЧ-модули, Твердотельные усилители в модулях
- Модель
- TTF-EN-262
Описание
1. Описание
A wideband microwave SSPA with saturated output ~5W. Widely used in microwave test equipment, communications, radar, and EMI testing.
2. Характеристики
|
Параметр |
Значение |
|
Рабочий диапазон |
18～40GHz |
|
Коэффициент усиления |
≧37dB |
|
Выходная мощность |
≧37dBm(CW) |
|
Ток покоя |
3A@+20V |
3. Дополнительные параметры
|
Параметр |
Значение |
|
Входная мощность (CW, 50 Ом, 25 °C) |
+5dBm |
|
КСВН нагрузки |
5: 1 |
|
Рабочее напряжение Vd |
+24V |
|
Рассеиваемая мощность |
80W |
|
Рабочая температура |
-40～+60℃ |
|
Температура хранения |
-55～+85℃ |

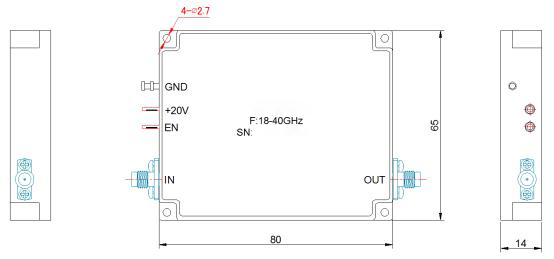

4. Конструкция и габариты
Запрос
