Артикул TTF-EN-268

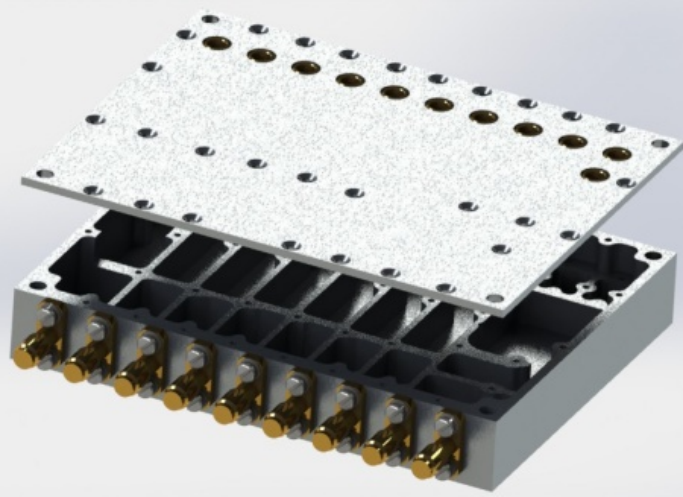

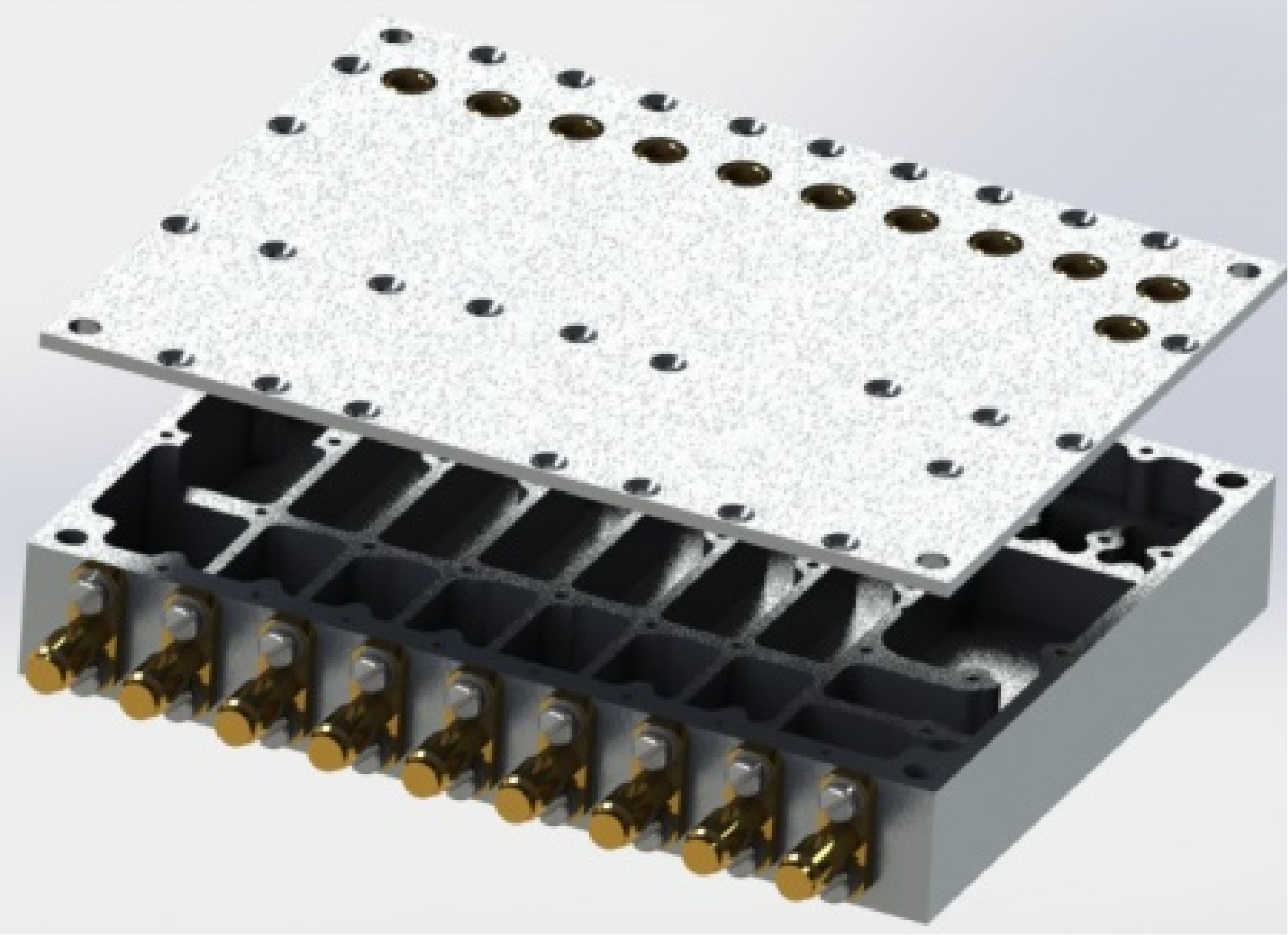

Помехозащищённый 7-канальный навигационный приёмник
Продукция TTF Electronic. Помехозащищённый 7-канальный навигационный приёмник. Характеристики — на странице серии.
- Категория
- Модули T/R, СВЧ-модули
- Модель
- TTF-EN-268
1.Особенности
● Wide AGC dynamic range
● High integration, miniaturized
● Low noise, high isolation
● B3/G1/L1 multi-mode universal
2. Характеристики
|
Параметр |
Значение |
|
Точность частоты |
±5×10-7 |
|
Фазовый шум |
≤-92dBc@100Hz, ≤-98dBc@1kHz, ≤-101dBc@10kHz |
|
B3 Band Down-Conversion |
|
|
Выход ПЧ |
46.52MHz±10.23MHz |
|
IMD3 |
≥55dBc |
|
Паразитные в полосе |
≤-90dBm |
|
Подавление вне полосы |
≥50dBc(46.52MHz±23MHz) |
|
Межканальная изоляция |
≥57~70Db |
|
Межканальная идентичность |
Gain±1.0 dBPhase±10℃ |
|
Защита от выгорания (мощность) |
30 dBm, 10min continuous without damage |
|
L1/G1/B3 Band Down-Conversion |
|
|
L1 Output IF |
46.42MHz±1.5MHz |
|
G1 Output IF |
46.5MHz±4MHz |
|
Разность задержек |
≤5ns |
|
B3 Output IF |
46.52MHz±10.23MHz |
|
Диапазон АРУ |
≥35dBc |
|
Коэффициент шума |
≤5dB |
|
Подавление вне полосы |
≥30dBc (2x bandwidth) |
3. Конструкция и габариты
