Артикул TTF-EN-261
Твердотельный усилитель 6–18 ГГц
Продукция TTF Electronic. Твердотельный усилитель 6–18 ГГц. Характеристики — на странице серии.
- Категория
- СВЧ-модули, Твердотельные усилители в модулях
- Модель
- TTF-EN-261
Описание
1. Описание
A wideband microwave SSPA with saturated output >5W. Includes protection circuits, TTL output, and power reporting (0~3.3V). Widely used in microwave test equipment, communications, radar, and EMI testing.
2. Характеристики
|
Параметр |
Значение |
|
Рабочий диапазон |
6～18GHz |
|
Коэффициент усиления |
≧37dB |
|
Выходная мощность |
≧37dBm(CW) |
|
Ток покоя |
1A@+28V |
3. Дополнительные параметры
|
Параметр |
Значение |
|
Входная мощность (CW, 50 Ом, 25 °C) |
+10dBm |
|
КСВН нагрузки |
5: 1 |
|
Рабочее напряжение Vd |
+32V |
|
Рассеиваемая мощность |
50W |
|
Рабочая температура |
-40～+60℃ |
|
Температура хранения |
-55～+85℃ |

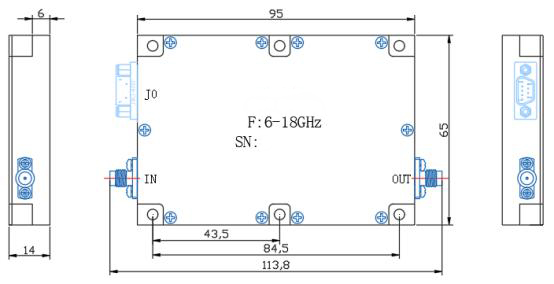

4. Конструкция и габариты
