Артикул TTF-EN-265
Модуль T/R 30–2000 МГц
Продукция TTF Electronic. Модуль T/R 30–2000 МГц. Характеристики — на странице серии.
- Категория
- Модули T/R, СВЧ-модули
- Модель
- TTF-EN-265
1.Особенности
● Operating frequency 30~2000MHz
● Wide operating band
● High flatness
● Limiting protection
2. Характеристики
|
Параметр |
Значение |
|
Входная частота приёмника |
30~2000MHz |
|
Диапазон мощности приёмника |
-40～+4dBm |
|
Коэффициент шума приёмника |
≤10dB |
|
Усиление приёмника |
30dB |
|
Диапазон ослабления |
1~50dB |
|
Неравномерность в полосе |
2dB |
|
Выходная P-1dB |
≥0dBm |
|
КСВН вход/выход |
≤1.8 |
|
Паразитные приёмника |
60dBc |
|
Защита приёмника ограничением |
2WCW |
3. Дополнительные параметры
|
Параметр |
Значение |
|
Входная мощность передатчика |
≤-7dBm |
|
Выходная мощность передатчика |
10±1dBm |
|
Усиление передачи |
20dB |
|
Неравномерность передатчика в полосе |
≤2dB |
|
Паразитные передатчика |
60dBc |
|
КСВН вход/выход |
≤1.8 |

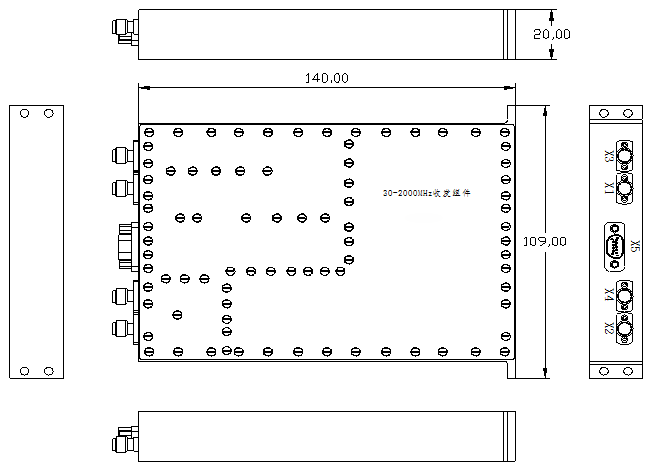

4. Внешний вид
