Артикул TTF-EN-242
Широкополосный повышающий/понижающий преобразователь 2–18 ГГц
Продукция TTF Electronic. Широкополосный повышающий/понижающий преобразователь 2–18 ГГц. Характеристики — на странице серии.
- Категория
- Модули преобразования частоты, СВЧ-модули
- Модель
- TTF-EN-242
1. Описание
A wideband up/down converter module using serial interface for frequency and attenuation control. It up-converts 1.3~2.3GHz IF signals to 2~18GHz RF output, and down-converts 2~18GHz RF signals to 1.3~2.3GHz IF output.
2. Характеристики
|
Параметр |
Значение |
|
Частота входа РЧ |
2～18GHz |
|
Частота выхода ПЧ |
1.3～2.3GHz |
|
Усиление |
≥35dB@Pin=-35dBm |
|
Мгновенная полоса |
1GHz |
|
Неравномерность выхода в полосе |
<±2.5dB |
|
Защита от выгорания (мощность) |
2W CW |
|
Коэффициент шума |
≤8dB |
|
Ослабление РЧ |
31dB attenuation, 1dB step |
|
Ослабление ПЧ |
31dB attenuation, 1dB step |
|
Линейная выходная P-1 |
≥10dBm |
|
Подавление вне полосы ПЧ |
≥50dBc@1.8±0.7GHz |
|
Подавление IMD и паразитных |
≥50dBc@Pin=-35dBm |
|
Интерфейс |
Вход РЧ |
|
Выход РЧ |
|
|
Питание и управление |

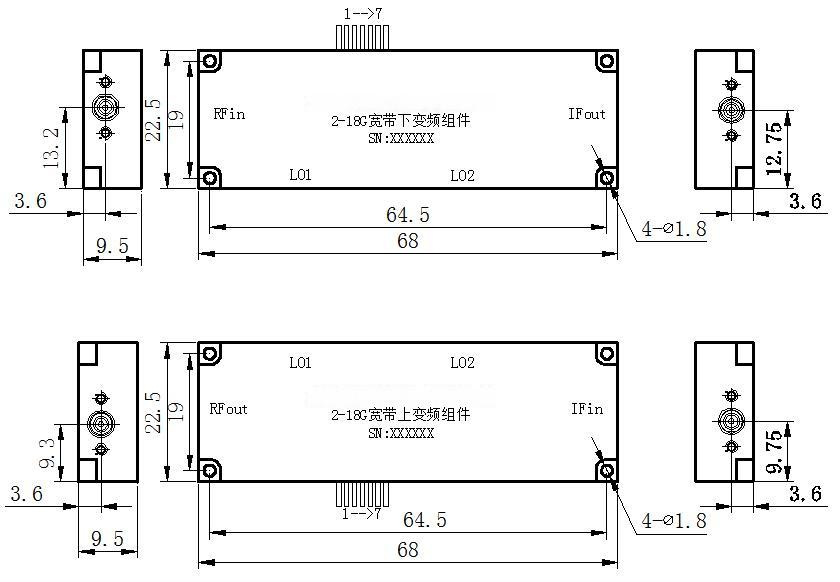

3. Конструкция и габариты
4. Структурная схема

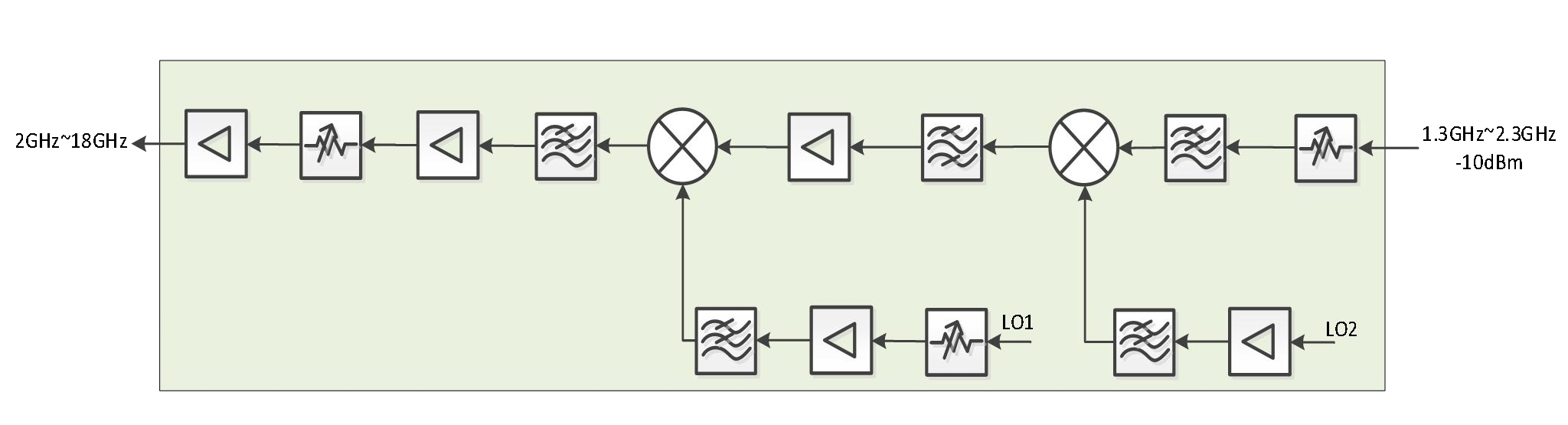

Рис. 1. Структурная схема повышающего преобразования

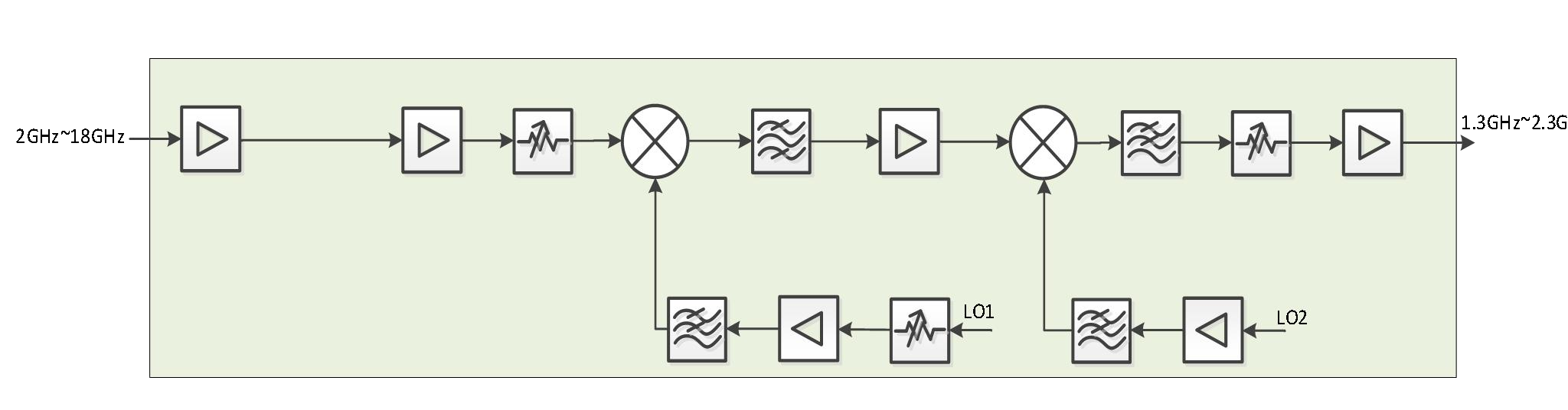

Рис. 2. Структурная схема понижающего преобразования
