Артикул TTF-EN-266
Приёмный модуль 8–18 ГГц
Продукция TTF Electronic. Приёмный модуль 8–18 ГГц. Характеристики — на странице серии.
- Категория
- Модули T/R, СВЧ-модули
- Модель
- TTF-EN-266
1.Особенности
● Wide operating frequency range
● In-band flatness better than 3dB
● High gain, wide dynamic range
● Built-in fault detection
● High versatility
2. Характеристики
|
Параметр |
Значение |
|
Диапазон частот входа РЧ |
8～18 GHz |
|
Мощность входа РЧ |
-70～+20dBm |
|
Центральная частота выхода ПЧ |
1.2GHz |
|
Полоса выхода ПЧ по уровню 1 дБ |
1000 / 500MHz, optional |
|
Частота 1-го гетеродина |
10.6～17.4GHz |
|
Мощность входа 1-го гетеродина |
+13±2dBm |
|
Частота 2-го гетеродина |
4.6GHz |
|
Мощность входа 2-го гетеродина |
+13±2dBm |
|
Допустимая мощность |
CW +30dBm |
|
Коэффициент шума |
≤12dB |
|
Усиление |
30±1dB(full temp) |
|
Выходная P-1 |
+10±1dBm(AGCany state) |
|
Мгновенный динамический диапазон |
≥50dB |
|
Точность разряда ослабления |
≤0.3dB±5%*attenuation |
|
Разброс выхода в полосе |
≤±1.5dB |
|
Паразитные на выходе в полосе |
≤62dBc@IF OutputP-1dBm, AGCany state |
|
Паразитные на выходе без входа РЧ |
≤-70dBm(measured at output) |
|
Утечка гетеродина |
≤-60dBm |
|
КСВН вход/выход |
≤1.8 |
|
Скорость переключения |
≤200ns |
|
Межканальная изоляция |
≥60dB |
|
Подавление зеркального канала |
≥60dBc |
|
Питание |
±12V±10% |

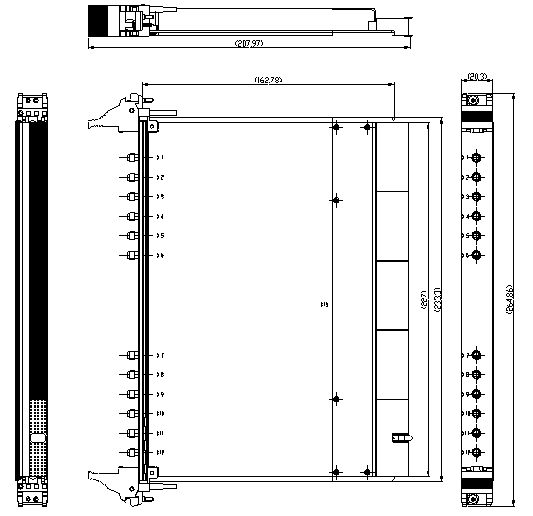

3. Конструкция и габариты
