Широкополосный 4-канальный понижающий преобразователь 0.3–18 ГГц
Продукция TTF Electronic. Широкополосный 4-канальный понижающий преобразователь 0.3–18 ГГц. Характеристики — на странице серии.
- Категория
- Модули преобразования частоты, СВЧ-модули
- Модель
- TTF-EN-245
1. Описание
A wideband 4-channel down converter composed of LO source, four down-conversion channels, 100MHz reference clock, and power control board. Uses SPI interface for frequency and attenuation control. Down-converts 0.3~18GHz RF signals to 1.3~2.3GHz IF output.
2. Характеристики
|
Параметр |
Значение |
|
Частота входа РЧ |
0.3～18GHz |
|
Частота выхода ПЧ |
1.3～2.3GHz |
|
Усиление |
≥40dB |
|
Мгновенная полоса |
1GHz |
|
Неравномерность выхода в полосе |
<±3dB |
|
Защита от выгорания (мощность) |
2W CW |
|
Коэффициент шума |
≤8dB |
|
Шаг частоты |
10MHz |
|
Ослабление РЧ |
1dB, 2dB, 4dB, 8dB, 16dB |
|
Ослабление ПЧ |
1dB, 2dB, 4dB, 8dB, 16dB |
|
Линейная выходная P-1 |
≥10dBm |
|
Подавление вне полосы ПЧ |
≥50dBc@1.8±0.7GHz |
|
Подавление IMD и паразитных |
≥50dBc@Pin=-40dBm |
|
Подавление гармоник |
≤-50dBc |
|
Интерфейс |
Вход РЧ 1 |
|
Вход РЧ 2 |
|
|
Вход РЧ 3 |
|
|
Вход РЧ 4 |
|
|
Выход ПЧ 1 |
|
|
Выход ПЧ 2 |
|
|
Выход ПЧ 3 |
|
|
Выход ПЧ 4 |
|
|
Питание и управление |

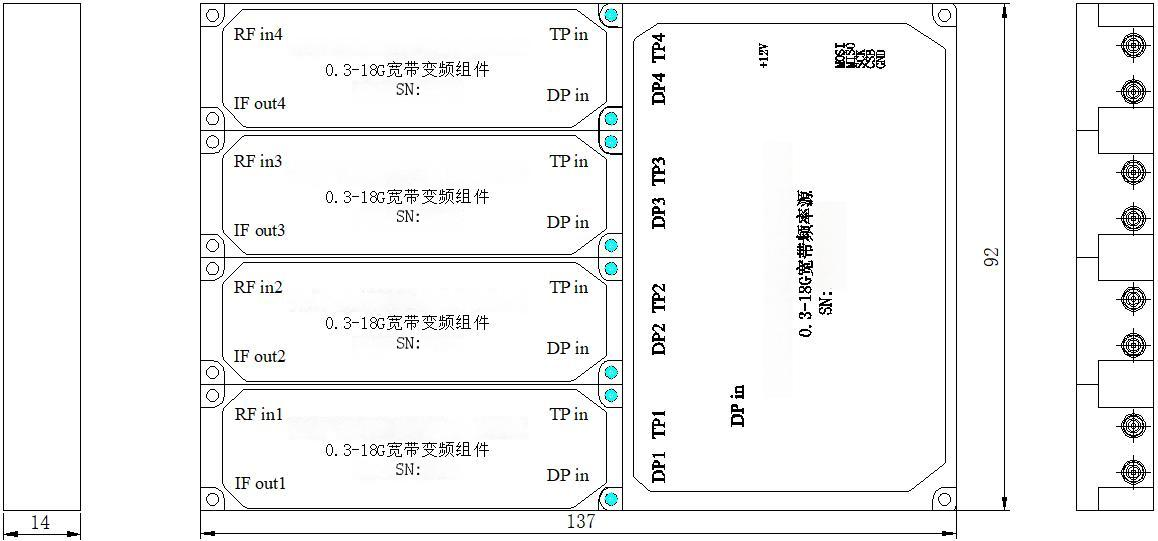

3. Конструкция и габариты

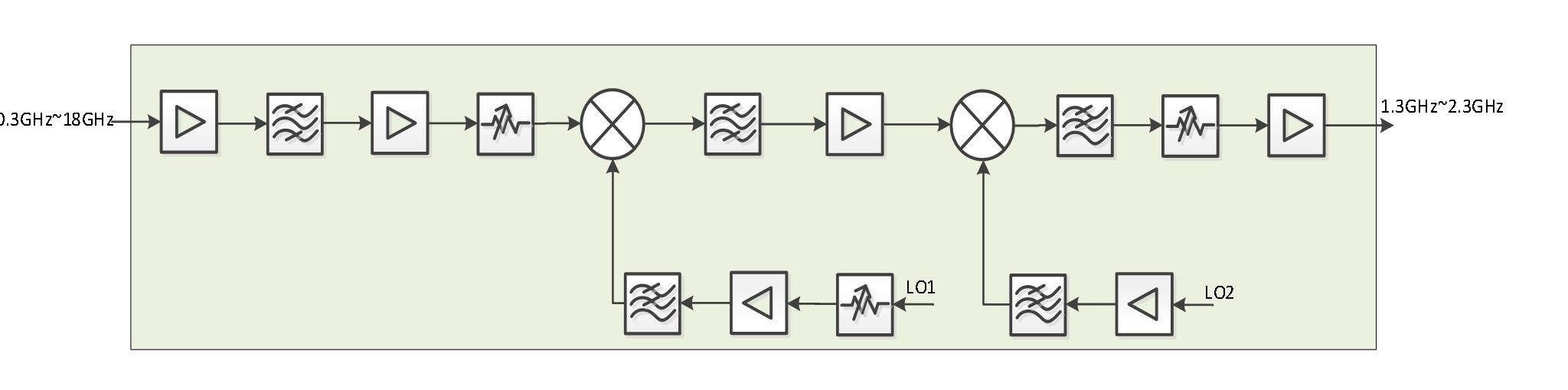

4. Структурная схема
