Артикул TTF-EN-264
Модуль T/R 20 Вт S-диапазона (спутниковая связь)
Продукция TTF Electronic. Модуль T/R 20 Вт S-диапазона (спутниковая связь). Характеристики — на странице серии.
- Категория
- Модули T/R, СВЧ-модули
- Модель
- TTF-EN-264
Описание
1.Особенности
● Operating frequency: S-band
● Output power: 20W
● Receiver gain: 30dB
● Noise figure: 1.5dB
● Operating efficiency: ≥30%
2. Характеристики
|
Параметр |
Мин. |
Тип. |
Макс. |
|
Рабочая частота |
- |
1995MHz |
- |
|
Линейная мощность передачи |
41dBm |
- |
|
|
Усиление передачи |
- |
50dB |
- |
|
Усиление приёмника |
- |
30dB |
- |
|
Коэффициент шума |
- |
≤1.5 |
- |
|
Подавление гармоник |
- |
60dBc |
- |
|
Подавление паразитных |
- |
60dBc |
- |
|
Входной импеданс |
- |
50Ω(VSWR≤1.5) |
- |
|
Напряжение питания |
- |
36VDC |
- |
|
КПД |
- |
≥30% |
- |
|
Мощность УМ в дежурном режиме |
- |
≤0.3W |
- |
3. Дополнительные параметры
|
Параметр |
Значение |
|
Интерфейс |
Вход РЧ |
|
Выход РЧ |
|
|
Выход питания и управления |

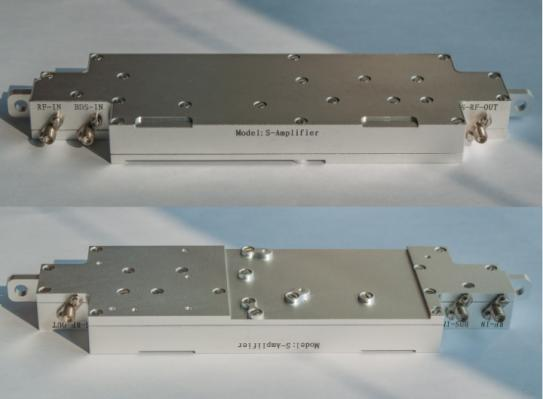

4. Внешний вид
