Артикул TTF-EN-269
Миниатюрный 4-канальный модуль T/R X-диапазона
Продукция TTF Electronic. Миниатюрный 4-канальный модуль T/R X-диапазона. Характеристики — на странице серии.
- Категория
- Модули T/R, СВЧ-модули
- Модель
- TTF-EN-269
Описание
1.Особенности
● Based on LTCC MCM technology
● Multi-channel, high integration
● Full bare die, high reliability
● Logic control, power modulation & protection
2. Характеристики
|
Параметр |
Значение |
|
Рабочая частота |
8-12GHz |
|
Разряды фазовращателя |
6 bits |
|
Разряды аттенюатора |
6 bits |
|
Выходная мощность передатчика |
9W |
|
Спад импульса передачи |
7%dB |
|
Коэффициент шума приёмника |
3.5dB |
|
Нелинейность фазы Rx в полосе |
10° |
|
КПД модуля |
24% |
|
Масса модуля |
110g |
|
Нелинейность фазы Tx в полосе |
20° |
|
Габариты |
70*69*10mm |

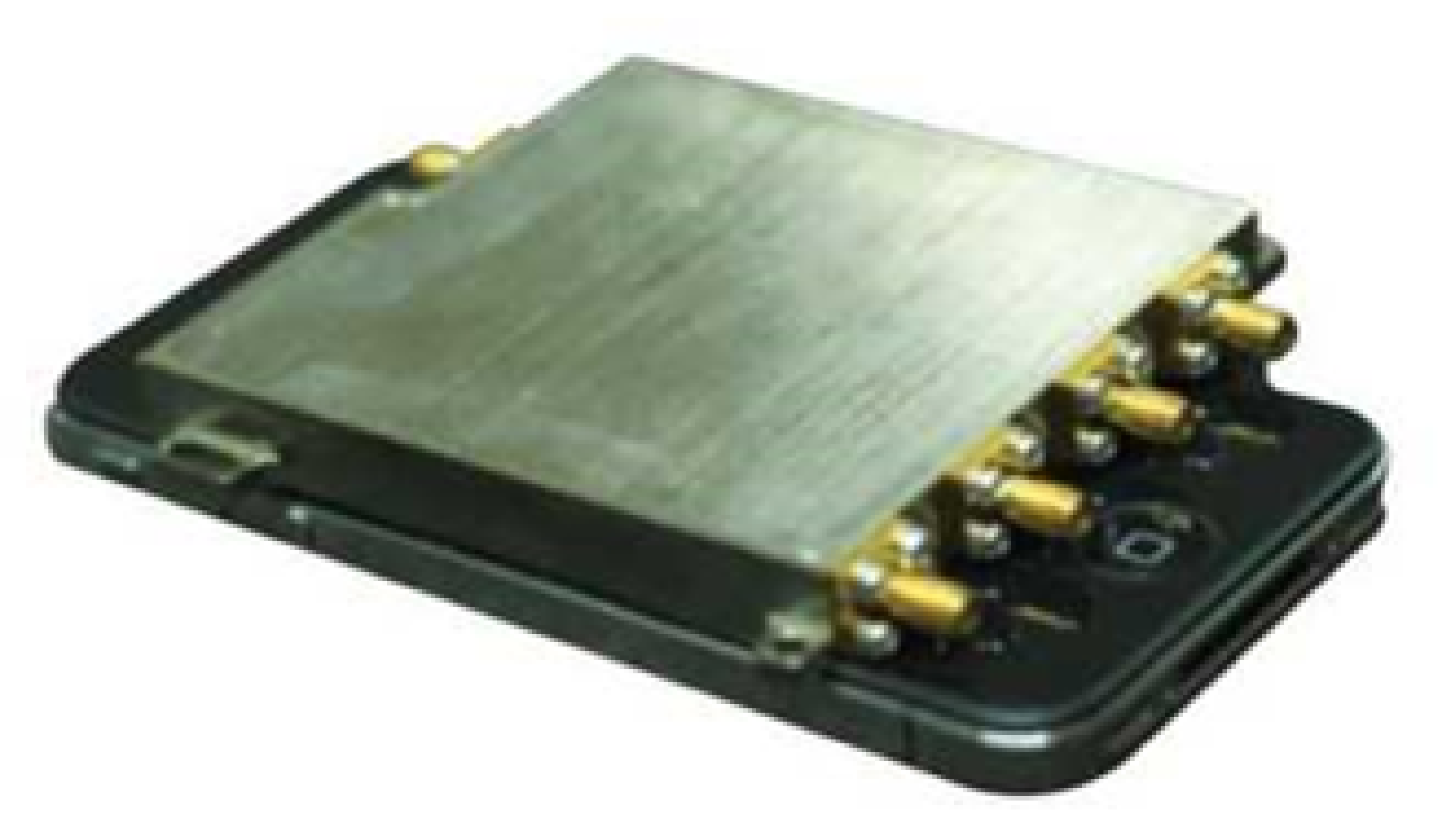

3. Конструкция и габариты
