Артикул TTF-EN-250
Конвертер Ka-диапазона
Продукция TTF Electronic. Конвертер Ka-диапазона. Характеристики — на странице серии.
- Категория
- Модули преобразования частоты, СВЧ-модули
- Модель
- TTF-EN-250
Описание
1.Особенности
● Up-conversion & down-conversion
● RF frequency 34~36GHz
● IF frequency 0.25~2.25GHz
● Built-in LO
● Limiting protection
2. Характеристики
1. Понижающий преобразователь
|
Параметр |
Значение |
|
Частота входа РЧ |
34~36GHz |
|
Мощность входа РЧ |
-40～+10dBm |
|
Частота выхода ПЧ |
0.25~2.25GHz |
|
Коэффициент шума |
≤10dB |
|
Усиление приёмника |
30dB |
|
Диапазон ослабления |
1~60dB |
|
Неравномерность в полосе |
5dB |
|
Выходная P-1 |
≥5dB |
|
КСВН вход/выход |
≤1.8dB |
|
Защита входа ограничением |
2W CW |
2. Повышающий преобразователь
|
Параметр |
Значение |
|
Частота входа ПЧ |
0.25~2.25GHz |
|
Выход РЧ |
34~36GHz |
|
Усиление |
20dB |
|
Неравномерность в полосе |
5dB |
|
Выходная P-1 |
≥5dBm |
|
КСВН вход/выход |
≤1.8 |

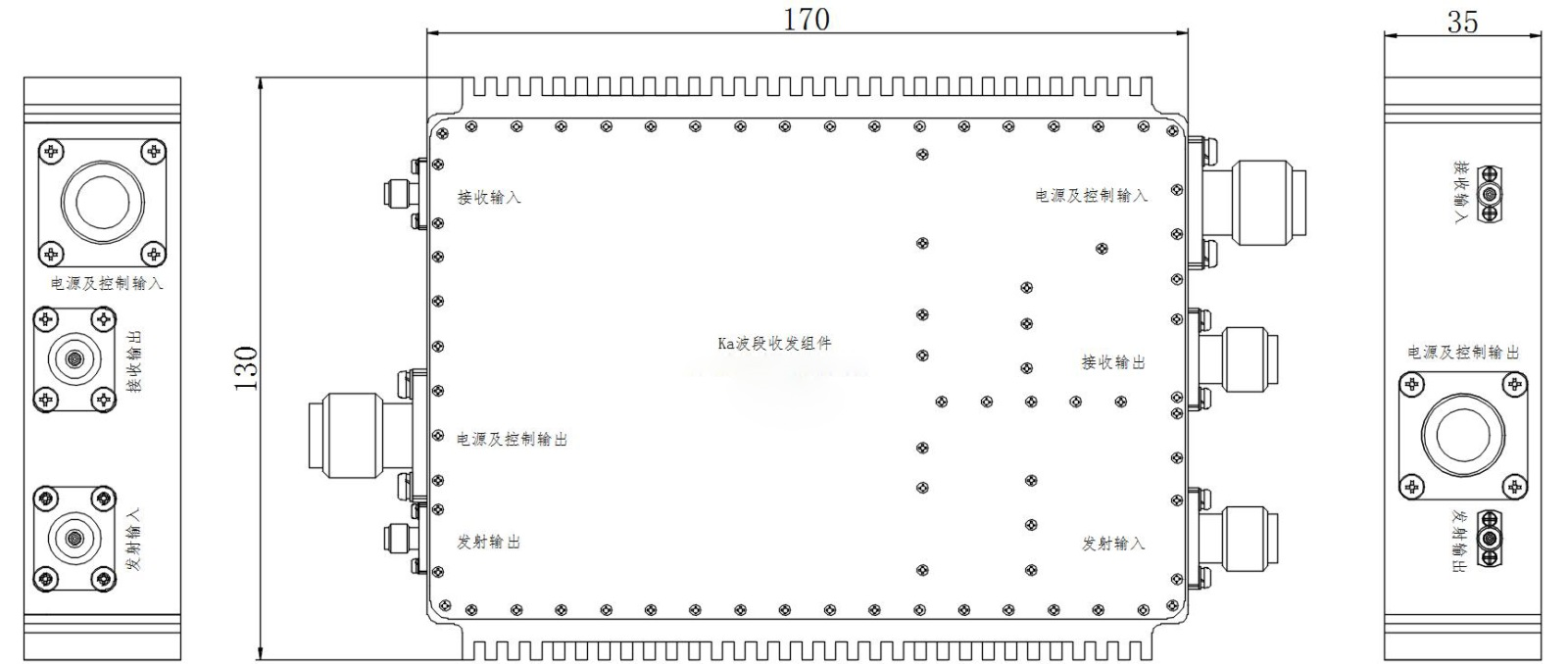

3. Конструкция и габариты
