Артикул TTF-EN-311
Чипсетное решение PA-модуля
Продукция TTF Electronic. Чипсетное решение PA-модуля. Характеристики — на странице серии.
- Категория
- Чипсетные решения, Чипсеты PA
- Модель
- TTF-EN-311
|
№ |
Модель |
Частота (ГГц) |
Усиление (дБ) |
Вых. мощность |
Ток покоя |
Размер (мм) |
Масса (г) |
|
1 |
TFPAM0218P33 |
2-18 |
>=33 |
>=33dBm(2W) |
0.6A@+28V |
55x55x13 |
82 |
|
2 |
TFPAM0218P40 |
2-18 |
>=40 |
>=40dBm(10W) |
1A@+28V |
95x65x14 |
175 |
|
3 |
TFPAM0218P43 |
2-18 |
>=43 |
>=43dBm(20W) |
2.4A@+28V |
122x96x17 |
370 |
|
4 |
TFPAM0218P45 |
2-18 |
>=45 |
>=45dBm(30W) |
4.5A@+28V |
138x110x17 |
477 |
|
5 |
TFPAM0218P47 |
2-18 |
>=47 |
>=47dBm(50W) |
12A@+28V |
170x125x20 |
903 |
|
6 |
TFPAM0218P40 |
2-18 |
>=40 |
>=40dBm(10W) |
6A@+28V |
138x110x17 |
477 |
|
|
|
|
|

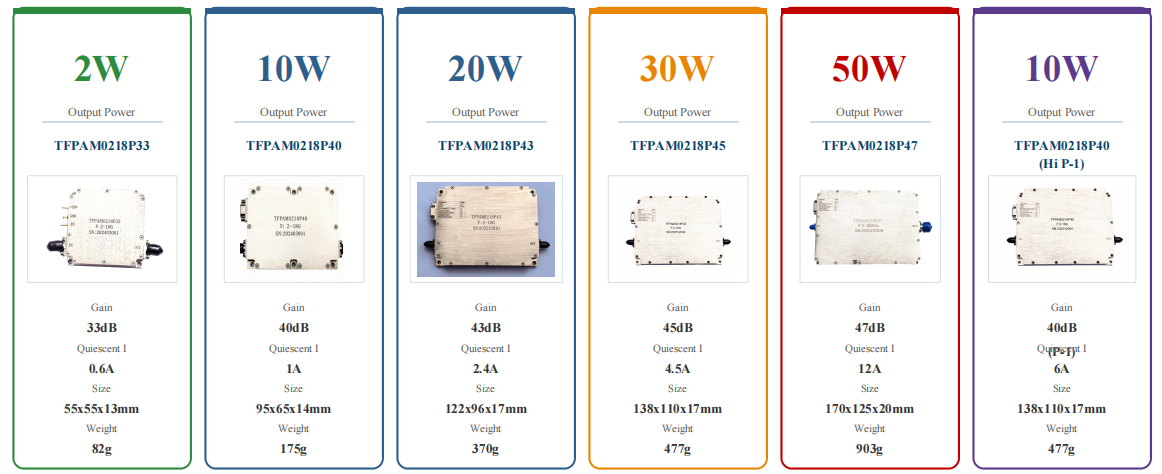

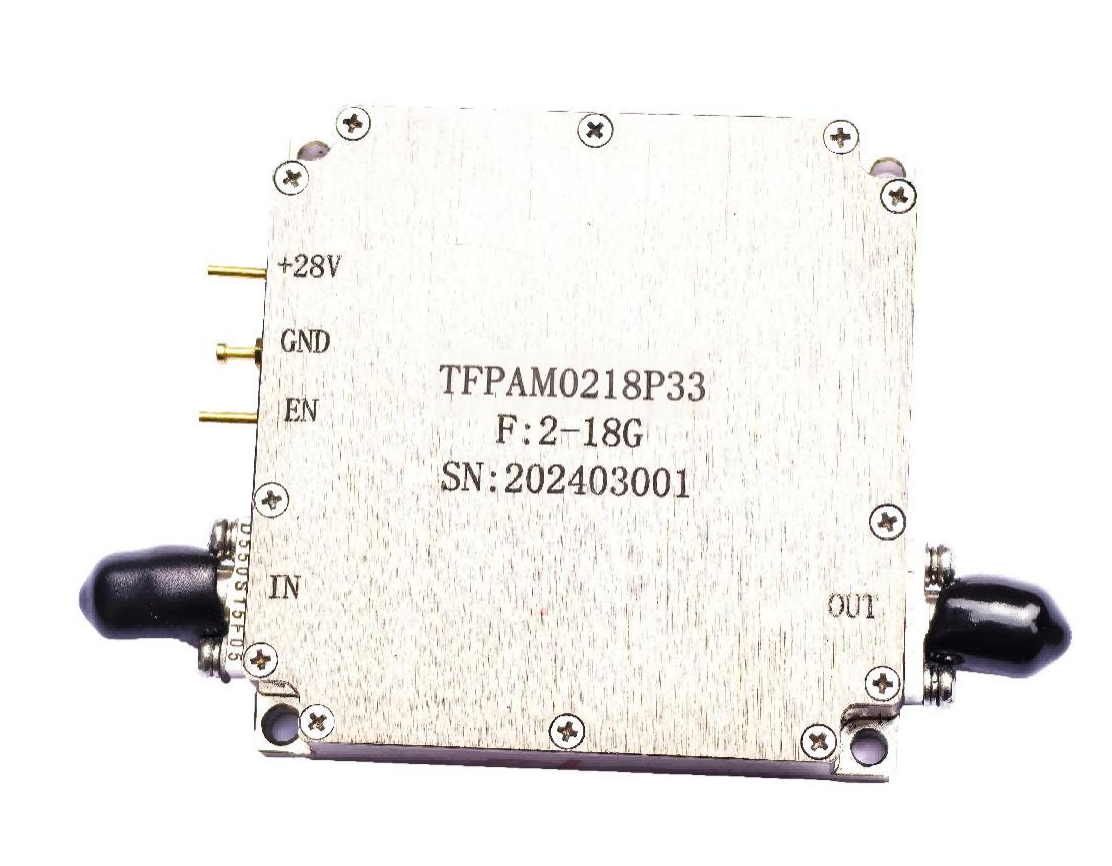

TFPAM0218P33 |

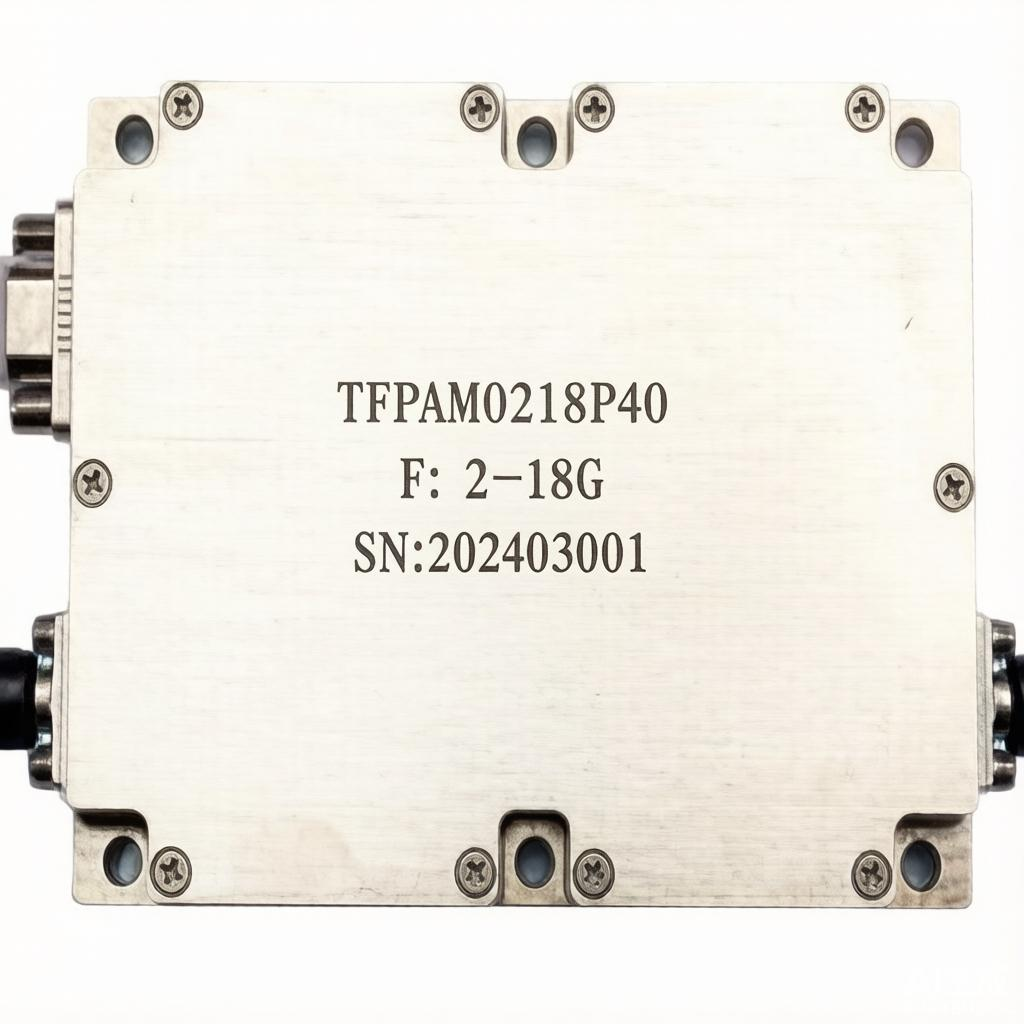

TFPAM0218P40 |

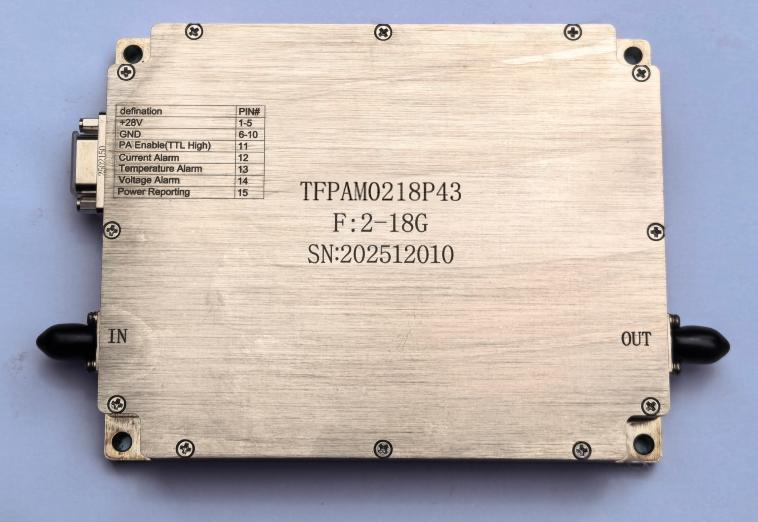

TFPAM0218P43 |
|
|
|
|
|

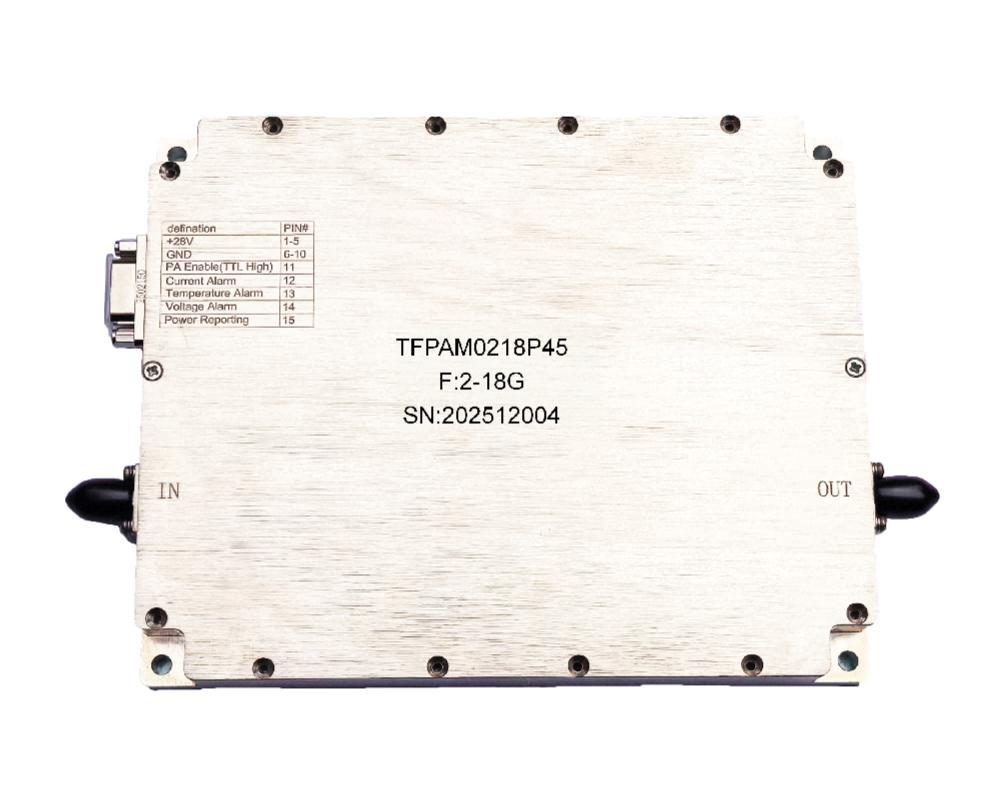

TFPAM0218P45 |

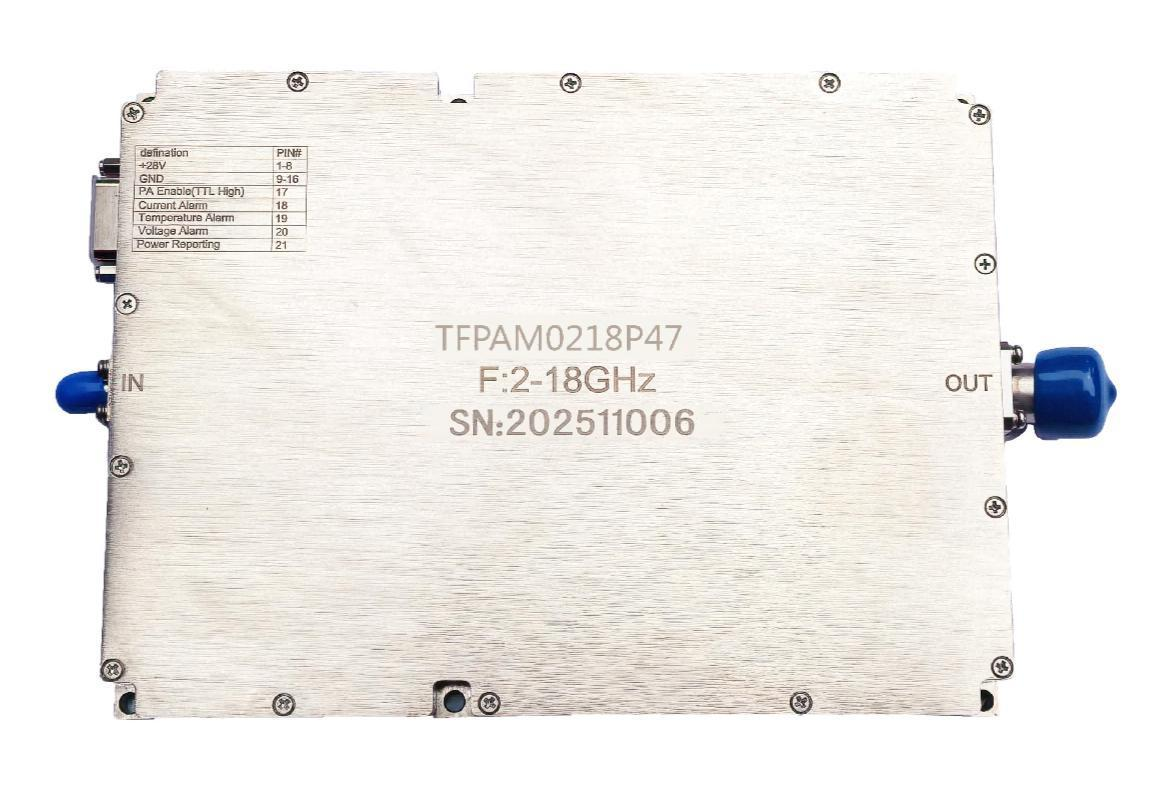

TFPAM0218P47 |

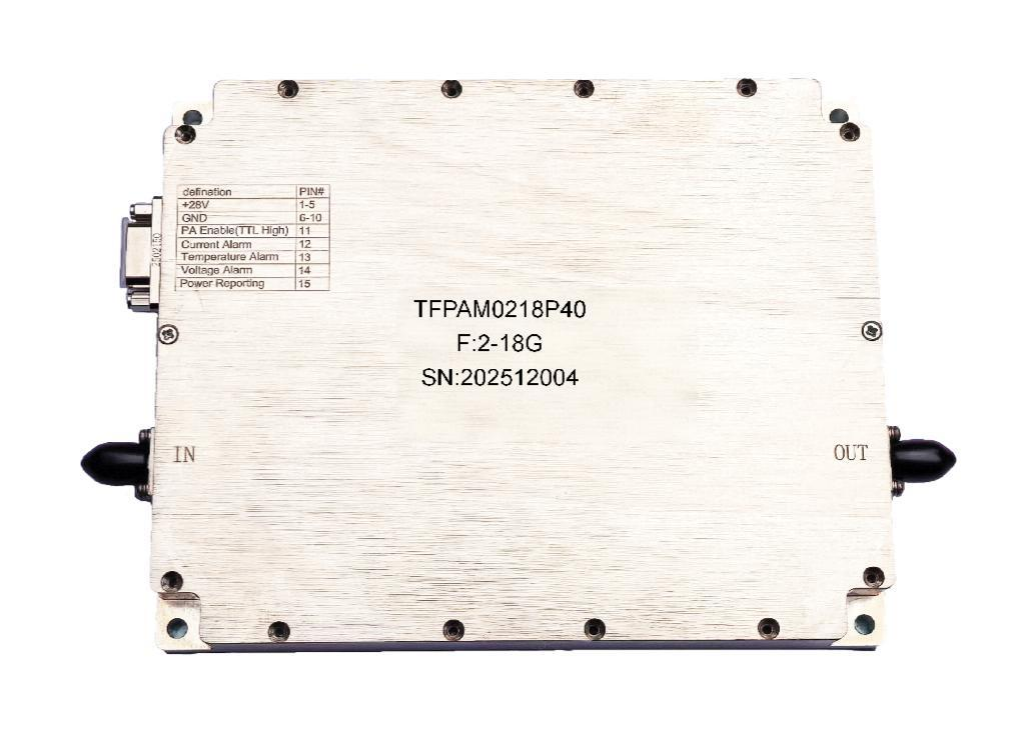

TFPAM0218P40 (Hi P-1) |
Каждому уровню мощности соответствует
полный набор чипов
|
Уровень мощности |
Модель |
GaN PA(Final) |
GaAs PA(Driver) |
Переключатель |
Atten. |
Equal. |
|
2W |
TFPAM0218P33 |
TFPA3017 |
TFPA0218-B |
TFSW0014-ZY |
TFDAT4020-ZY |
TFEQ0188-ZY |
|
10W |
TFPAM0218P40 |
TFPA3018 |
TFPA0220-B |
TFSW0014-ZY |
TFDAT4020-ZY |
TFEQ0188-ZY |
|
20W |
TFPAM0218P43 |
TFPA3039 |
TFPA2009 |
TFSW0014-ZY |
TFDAT4020-ZY |
TFEQ0186-ZY |
|
30W |
TFPAM0218P45 |
TFPA3047 |
TFPA2010 |
TFSW0025-ZY |
TFDAT4020-ZY |
TFEQ0186-ZY |
|
50W |
TFPAM0218P47 |
TFPA3047 |
TFPA2010 |
TFSW0025-ZY |
TFDAT0045-ZY |
TFEQ0186-ZY |
|
10W Hi P-1 |
TFPAM0218P40 |
TFPA3018 |
TFPA5068-B |
TFSW0014-ZY |
TFDAT4020-ZY |
TFEQ0188-ZY |
Выбор GaN-усилителя мощности
GaN MMIC Power Amplifier · PA Module Final Stage Core Chip
|
Модель |
Частота (ГГц) |
Коэффициент усиления (дБ) |
Psat (дБм) |
КПД (%) |
Питание (В) |
Модуль |
|
TFPA3017 |
2-18 |
8.5 |
33 |
12 |
+28 |
2W(P33) |
|
TFPA3018 |
2-18 |
7 |
38 |
20 |
+28 |
10W(P40) |
|
TFPA3039 |
6-18 |
18.5 |
41.8 |
25 |
+28 |
20W(P43) |
|
TFPA3047 |
6-18 |
19 |
44 |
32 |
+28 |
30-50W(P45/P47) |
|
TFPA3019 |
2-18 |
8.5 |
33 |
12 |
+28 |
2W alt. |
|
TFPA3046 |
2-6.5 |
19 |
46 |
40 |
28 |
Мощный, заказной |
|
TFPA1017 |
14-18 |
22 |
45 |
40 |
+28 |
HF 50W |
|
TFPA3029 |
15-18 |
23.5 |
44.5 |
35 |
+28 |
HF 30W |
|
TFPA3038 |
8-12 |
22 |
48 |
40 |
+28 |
X-диапазон, мощный |
|
TFPA3024 |
1.8-2.7 |
26 |
44.5 |
58 |
+28 |
S-диапазон, мощный |
Драйвер и вспомогательные чипы
GaAs PA (Driver Stage) · TFPA Серия
|
Модель |
Частота (ГГц) |
Усиление (дБ) |
Psat (дБм) |
Питание (В) |
|
TFPA0218-B |
2-18 |
19 |
19 |
+5 |
|
TFPA0220-B |
2-20 |
20 |
21 |
+5 |
|
TFPA1056 |
2-18 |
13 |
17(P-1) |
+5 |
|
TFPA2009 |
6-18 |
20 |
23 |
+8 |
|
TFPA2010 |
6-18 |
22 |
31 |
+7 |
|
TFPA5068-B |
9-16 |
27 |
33 |
+6 |
|
TFPA321-H |
6-18 |
21 |
21 |
+5 |
Вспомогательные чипы
|
Тип |
Серия |
Модель |
Частота (ГГц) |
Параметр |
|
Переключатель |
TFSW-ZY |
TFSW0014-ZY |
DC-14 |
SPDT,IL0.7dB,Iso 60dB |
|
Atten. |
TFDAT-ZY |
TFDAT4020-ZY |
DC-20 |
6bit,0.5dB step,IL2.8dB |
|
Equal. |
TFEQ-ZY |
TFEQ0188-ZY |
DC-18 |
Eq.8dB,IL1.3dB |
|
Переключатель |
TFSW-ZY |
TFSW0025-ZY |
DC-25 |
SPDT,IL1.4dB,Iso 50dB |
|
Atten. |
TFDAT-ZY |
TFDAT0045-ZY |
DC-45 |
6bit,IL 3.5dB |
|
Equal. |
TFEQ-ZY |
TFEQ0186-ZY |
DC-18 |
Eq.6dB,IL0.6dB |
