Чипсетное решение FCA-модуля
Продукция TTF Electronic. Чипсетное решение FCA-модуля. Характеристики — на странице серии.
- Категория
- Чипсетные решения, Чипсеты FCA
- Модель
- TTF-EN-310
|
|
|
|
|
|
|
TFFCM0218A-ZY |
TFFCM0218B-ZY |
TFFCM0218C-ZY |
TFFCM0218D-ZY |
TFFCM0218E-ZY |
|
|
|
|
|
|
|
TFFCM0P218-ZY |
TFFCM1840-ZY |
TFFCM0118-ZY |
TFPLLM2340-ZY |
TFPLLM2340CF-ZY |
Модули преобразователей
|
№ |
Модель |
Тип |
Частота (ГГц) |
ПЧ / полоса |
Особенности |
Размер (мм) |
Масса (г) |
|
1 |
TFFCM0218A-ZY |
Преобр. вверх/вниз |
2-18 |
1.3-2.3GHz BW1GHz |
1 канал, компактный |
68x22.5x9.5 |
40 |
|
2 |

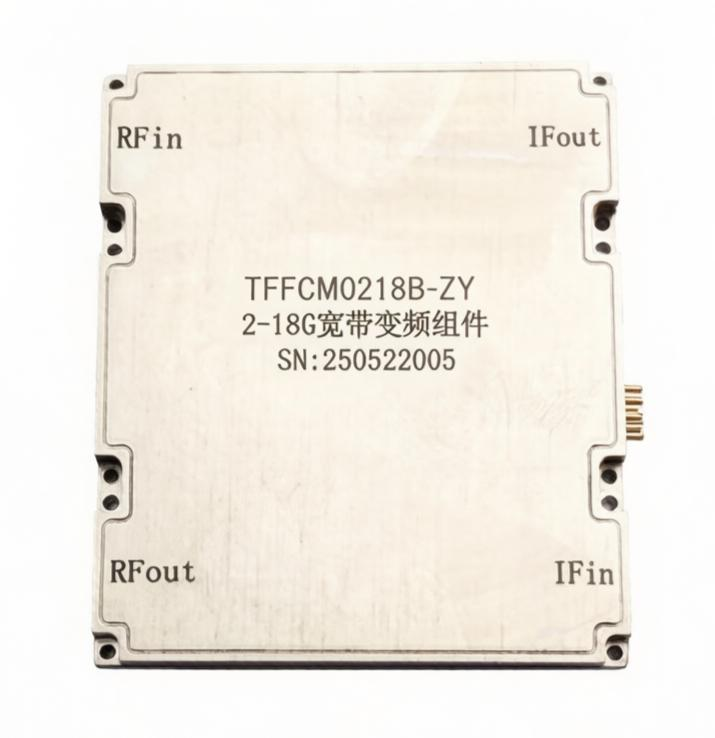

TFFCM0218B-ZY |
Up+Down+Src |
2-18 |
1.3-2.3GHz BW1GHz |
Встроенные перестраиваемый + фиксированный источники |
68x78.5x9.5 |
120 |
|
3 |

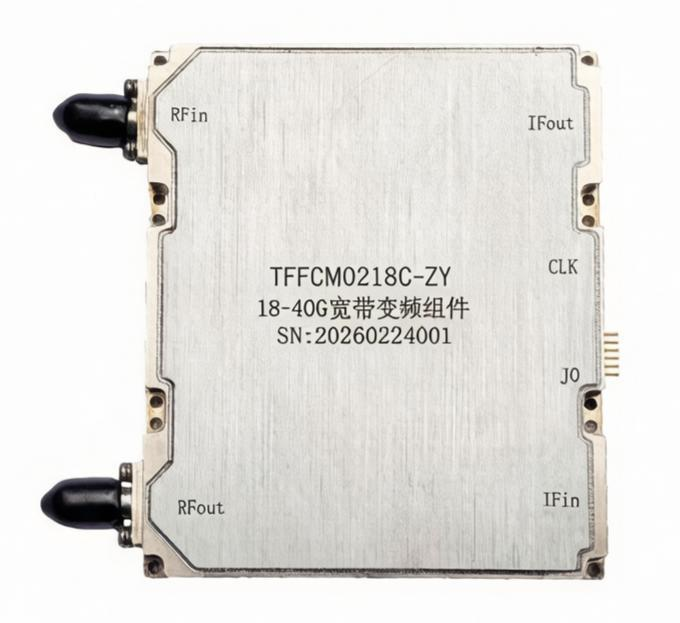

TFFCM0218C-ZY |
Up+Down+Src |
2-18 |
2.75-4.75GHz BW2GHz |
2GHz BW,built-in src |
68x78.5x9.5 |
120 |
|
4 |

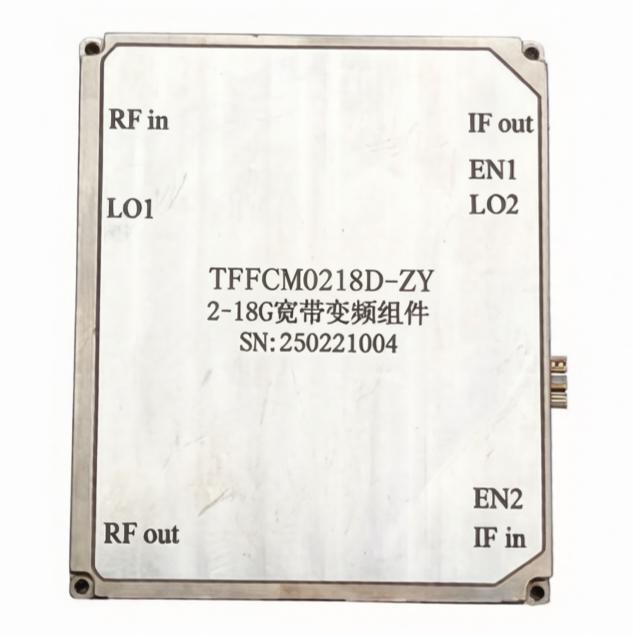

TFFCM0218D-ZY |
Up+Down+Src |
2-18 |
1.3-2.3GHz BW1GHz |
90dB atten.dynamic |
68x83x10 |
138 |
|
5 |

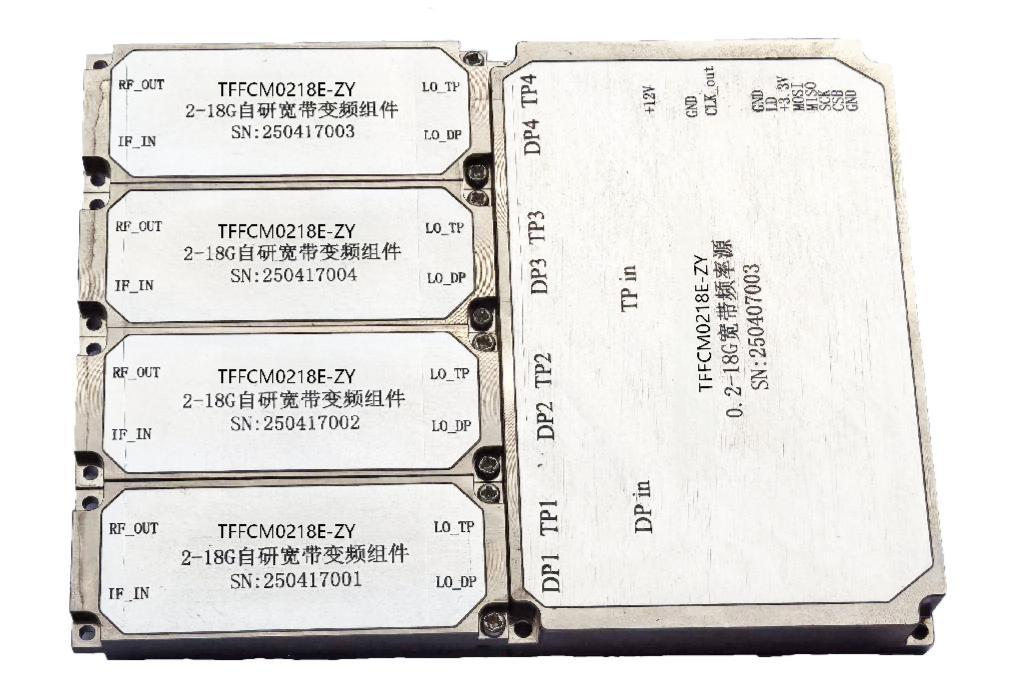

TFFCM0218E-ZY |
4-Ch Down |
2-18 |
1.3-2.3GHz |
Встроенные источник + OCXO |
120x92x14 |
220 |
|
6 |

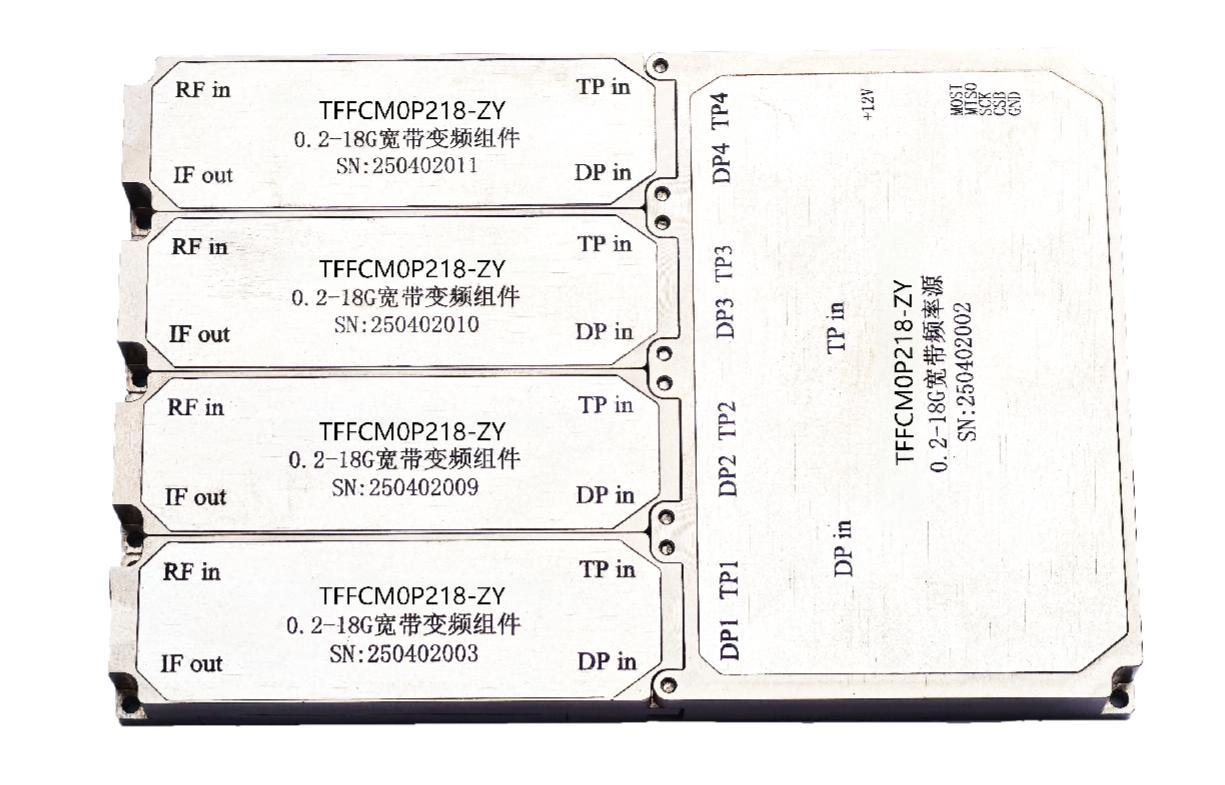

TFFCMOP218-ZY |
4-Ch Down |
0.2-18 |
1.3-2.3GHz |
Широкополосный, встроенный источник |
137x92x14 |
298 |
|
7 |

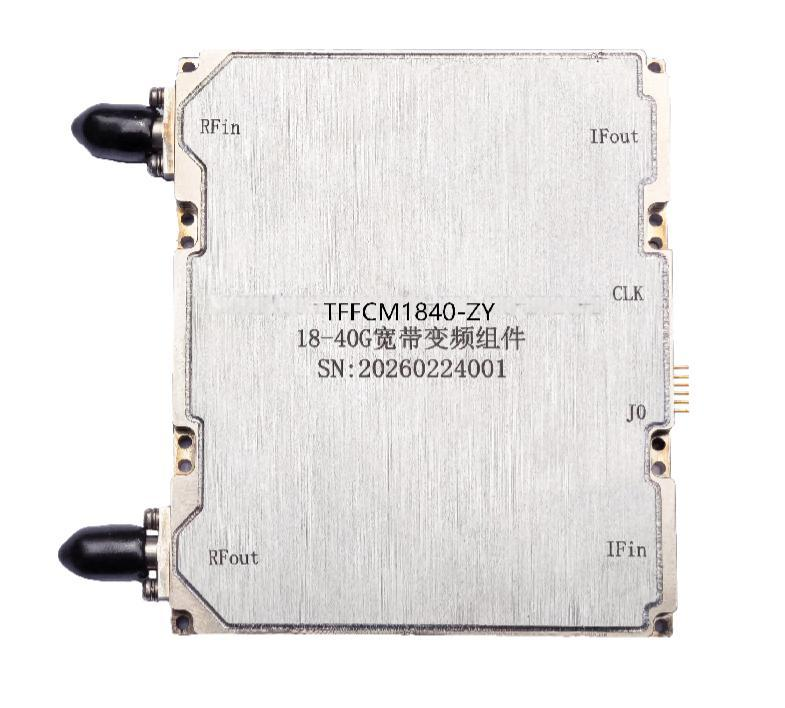

TFFCM1840-ZY |
Up+Down+Src |
18-40 |
2.75-4.75GHz BW2GHz |
мм-диапазон |
73.4x86.5x10 |
154 |
|
8 |

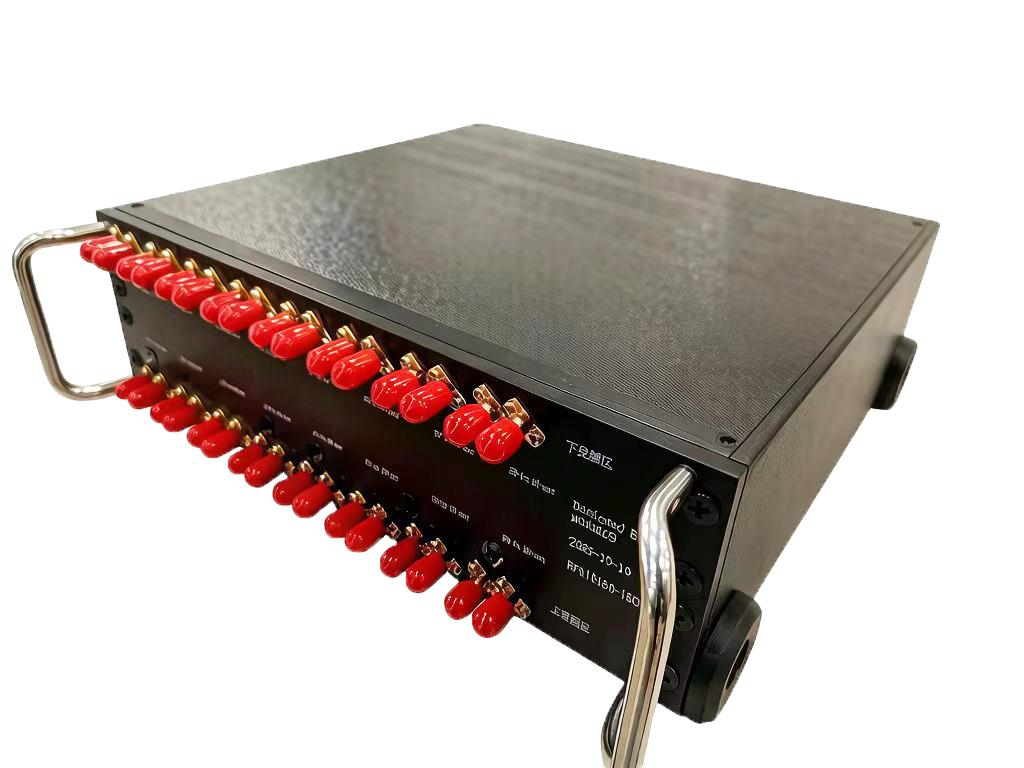

TFFCM0118-ZY |
8Up+8Down+Src |
1-18 |
2.75-4.75GHz BW2GHz |
Multi-ch,burnout 2W |
240x220x70 |
- |
|
9 |

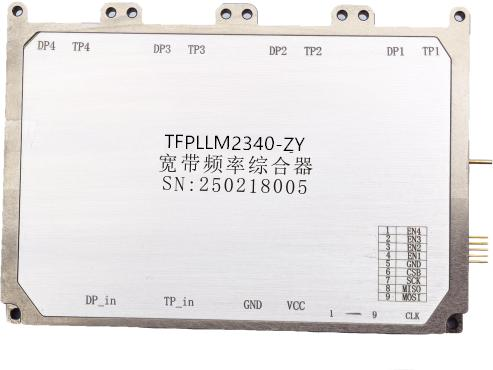

TFPLLM2340-ZY |
Широкополосный синтезатор |
23-40 |
10MHz step |
4-hop+4-fixed |
92x60.5x12 |
- |
|
10 |

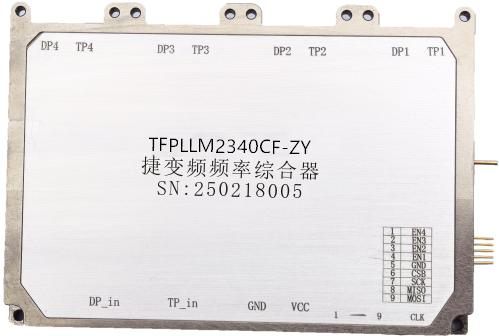

TFPLLM2340CF-ZY |
Быстроперестраиваемый синтезатор |
23-40 |
1MHz step |
Hop<=300ns |
92x60.5x12 |
1 |
Состав чипов
Выбор ключевых чипов 1
(LNA + Mixer · Signal Chain Core Devices)
|
Low Noise Amplifier(LNA)·TFLN Серия |
|||||
|
Модель |
Частота (ГГц) |
NF(dB) |
Усиление (дБ) |
P-1dB(dBm) |
Icc (мА) |
|
TFLN0130-ZY |
0.1-3.0 |
0.9 |
32 |
18 |
60@5V |
|
TFLN0160-ZY |
0.1-6.0 |
1.4 |
18 |
18.5 |
64@5V |
|
TFLN0112-ZY |
0.1-12.0 |
1.6 |
16.5 |
16 |
45@5V |
|
TFLN0018-ZY |
0.1-18.0 |
1.5 |
16 |
15.5 |
72@5V |
|
TFLN0024-ZY |
0.02-24.0 |
3.0 |
15 |
8.0 |
37@5V |
|
TFLN0634-ZY |
0.6-3.4 |
0.6 |
26.5 |
16 |
63@5V |
|
TFLN0108-ZY |
1.0-8.0 |
1.1 |
25.5 |
15.5 |
61@5V |
|
TFLN0212-ZY |
2.0-12.0 |
1.1 |
23 |
15 |
53@5V |
|
TFLN0218-ZY |
2.0-18.0 |
1.4 |
21.5 |
9 |
27@5V |
|
TFLN0618-ZY |
6.0-18.0 |
1.2 |
19.5 |
12 |
31@5V |
|
TFLN1636-ZY |
16.0-36.0 |
2.0 |
22 |
11.5 |
52@5V |
|
TFLN1840-ZY |
18.0-40.0 |
1.7 |
13 |
6 |
18@5V |
|
Смеситель · серия TFMX |
||||
|
Модель |
RF&LO(GHz) |
ПЧ (ГГц) |
Потери (дБ) |
Мощность гетеродина (дБм) |
|
TFMX6002 |
3-10 |
DC-3 |
4 |
19 |
|
TFMX6008 |
4-12 |
DC-4 |
5 |
14 |
|
TFMX6001 |
6-18 |
DC-5 |
5 |
13 |
|
TFMX6009 |
6-18 |
DC-5 |
10 |
13 |
|
TFMX6004 |
7-14 |
DC-5 |
8 |
13 |
|
TFMX6003 |
10-18 |
DC-5 |
9 |
13 |
|
TFMX6006 |
18-32 |
DC-14 |
9 |
13 |
|
TFMX6007 |
20-40 |
DC-18 |
9 |
13 |
Выбор ключевых чипов 2
(Digital Attenuator + Switch · Gain Control & Channel Switching)
|
Цифровой аттенюатор · серия TFDAT |
|||||
|
Модель |
Частота (ГГц) |
Разряды |
tep(dB) |
IL( dB) |
RMS(dB) |
|
TFDAT0025-ZY |
DC-25 |
1 |
20 |
2.2 |
- |
|
TFDAT0050-ZY |
DC-50 |
1 |
20 |
3.2 |
- |
|
TFDAT0020-ZY |
DC-20 |
3 |
5 |
1.8 |
0.4 |
|
TFDAT0040-ZY |
DC-40 |
3 |
5 |
3.5 |
0.7 |
|
TFDAT2040-ZY |
20-40 |
5 |
0.25 |
2.5 |
0.2 |
|
TFDAT0006-ZY |
DC-6 |
6 |
0.5 |
1.7 |
0.2 |
|
TFDAT4020-ZY |
DC-20 |
6 |
0.5 |
2.8 |
0.4 |
|
TFDAT0022-ZY |
DC-22 |
6 |
0.5 |
3.0 |
0.3 |
|
TFDAT0045-ZY |
DC-45 |
6 |
0.5 |
3.5 |
0.7 |
|
Переключатель · серия TFSW |
|||||
|
Модель |
Частота (ГГц) |
Тип |
IL(dB) |
Изоляция (дБ) |
Питание (В) |
|
TFSW0020-ZY |
DC-20 |
SPST Abs. |
1.4 |
60 |
-5 |
|
TFSW0050-ZY |
DC-50 |
SPST Abs. |
1.7 |
50 |
-5 |
|
TFSW0008-ZY |
DC-8 |
SPDT Abs. |
0.7 |
50 |
-5 |
|
TFSW0014-ZY |
DC-14 |
SPDT Abs. |
0.7 |
60 |
-5 |
|
TFSW0025-ZY |
DC-25 |
SPDT Abs. |
1.4 |
50 |
-5 |
|
TFSW0051-ZY |
DC-50 |
SPDT Refl. |
1.7 |
50 |
-5 |
|
TFSW2001-ZY |
DC-20 |
SP3T Abs. |
1.5 |
55 |
-5 |
|
TFSW2003-ZY |
DC-20 |
SP4T Abs. |
1.5 |
55 |
-5 |
|
TFSW2011-ZY |
DC-20 |
SPDT Abs. |
1.2 |
60 |
5 |
Выбор ключевых чипов 3
(Divider + Filter + Equalizer · Auxiliary Devices)
|
Делитель мощности · серия TFPD |
|||
|
Модель |
Частота (ГГц) |
IL(dB) |
Изоляция (дБ) |
|
TFPD0003-ZY |
0.3-2.6 |
1.5 |
20 |
|
TFPD0109-ZY |
1-9 |
1.2 |
25 |
|
TFPD0120-ZY |
1-20 |
1.2 |
20 |
|
TFPD0218-ZY |
2-18 |
1.0 |
25 |
|
TFPD0220-ZY |
2-20 |
0.8 |
20 |
|
TFPD0430-ZY |
4-30 |
1.0 |
30 |
|
TFPD0844-ZY |
8-44 |
0.5 |
25 |
|
ФНЧ · серия TFLF |
|||
|
Модель |
Частота (ГГц) |
IL(dB) |
Подавление |
|
TFLF2015-ZY |
DC-1.5 |
2.0 |
47dB@3.0GHz |
|
TFLF2025-ZY |
DC-2.5 |
1.9 |
44dB@4.5GHz |
|
TFLF2035-ZY |
DC-3.5 |
1.9 |
45dB@6.0GHz |
|
TFLF2018-ZY |
DC-18 |
1.9 |
38dB@23.5GHz |
|
TFLF2024-ZY |
DC-24 |
2.0 |
45dB@33.0GHz |
|
TFLF2032-ZY |
DC-32 |
2.3 |
41dB@44.0GHz |
|
TFLF2040-ZY |
DC-40 |
2.1 |
32dB@46.5GHz |
|
Эквалайзер · серия TFEQ |
|||
|
Модель |
Частота (ГГц) |
Eq. (dB) |
IL( dB) |
|
TFEQ0003-ZY |
DC-2.4 |
9.5 |
0.9 |
|
TFEQ0008-ZY |
DC-8 |
5.8 |
1.3 |
|
TFEQ0012-ZY |
DC-12 |
9.5 |
1.2 |
|
TFEQ0018-ZY |
DC-18 |
2.0 |
0.7 |
|
TFEQ0186-ZY |
DC-18 |
6.0 |
0.6 |
|
TFEQ0188-ZY |
DC-18 |
8.0 |
1.3 |
|
TFEQ1848-ZY |
18-40 |
8.0 |
1.6 |
